機房UPS電源怎么配置防雷器？

2022-03-22 · 閱讀643

為了避免機房網絡通信設備因?yàn)閿嚯妼?dǎo)致無法工作，很多機房都會配置UPS不間斷電源。

該設備是一個精密的電子電氣設備，安裝在機房重要設備的前端，當有雷電浪涌侵入機房時，UPS不間斷電源是首當其沖的！

那么，機房UPS電源怎么配置防雷器浪涌保護器呢？

根據防雷器廠家選型經驗，中為防雷從如下內容介紹：

1、確定UPS的所在的環境位置。

UPS一般都是安裝機房?jī)?nèi)，電源線路從總配電柜引入機房，這種情況下根據防雷標準GB50057的防雷分區，該UPS所在位置屬于LPZ2區。

在LPZ2區的設備按標準應該是安裝T2測試的二級防雷浪涌保護器。

如果UPS所在機房是單獨在戶外的一個房間，供電線路從室外引入這個機房，那么此UPS所在防雷分區為L(zhǎng)PZ1區，這時候UPS前端防雷器應該選用T1試驗的一級電源防雷器。

確定UPS所在的防雷分區后就可以確定防雷器的等級了。

大部分UPS都安裝在LPZ2區，所以目前我們接觸的UPS防雷設計前端選用第二級防雷器的較多。

2、確定UPS輸入是三相電還是單相電。

確定防雷等級后，還得確定輸入電源線路是三相電還是單相電，三相就是380VAC，單相就是220VAC。

如果是三相電需要用4P或者3P+N的防雷器，一般三相五線就選4P的即可，單相就選2P的防雷器。

之前也有客戶不確定是三相還是單相電，這時候預算可以先按照三相來計算，因?yàn)槿喾览灼骺梢园惭b到單相電上面，單相防雷器不能安裝在三相電系統。

3、UPS防雷器選型。

確定以上兩點后可以選擇UPS防雷器型號了。

UPS防雷器一般安裝在UPS的輸入和輸出側，我們也可以叫做UPS前級防雷器和UPS后級防雷器。

①UPS前級防雷器

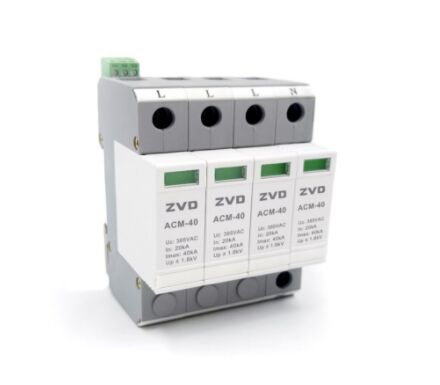

如下圖所示，是用于三相電的T2測試C類二級防雷器，最大通流量40kA，是性價比最高的防雷浪涌保護器之一！

型號：ACM-40/4P（如果是單相電型號就是ACM-40/2P）
主要參數：
最大持續工作電壓Uc:385VAC
標稱放電電流 ln(8/20μs):20kA
最大放電電流Imax(8/20μs):40kA
保護水平Up:1.8kV
組合方式:三相4P（單相2P）

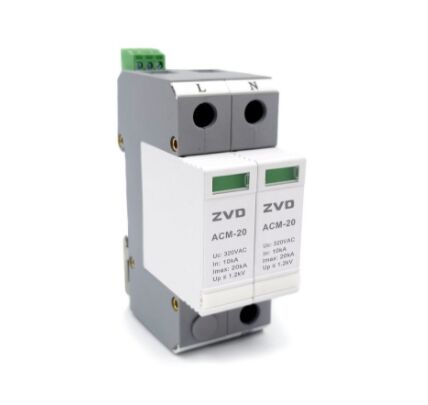

②UPS后級防雷器

UPS輸出側的防雷器一般是單相防雷器，可以選用D級單相防雷器，保護水平低，防護效果好！

型號：ACM-20/2P
主要參數：
最大持續工作電壓Uc:320VAC
標稱放電電流 ln(8/20μs):10kA
最大放電電流Imax(8/20μs):20kA
保護水平Up:1.2kV
組合方式:2P

總結：以上就是關于機房UPS電源怎么配置防雷器的介紹。目前市面上有很多UPS內部也裝有防雷器件，有些小廠家的UPS只是象征性的裝了幾個小壓敏電阻就說帶防雷功能，這是不負責任的。

UPS作為機房衛士，擔負的責任是艱巨了，建議根據實際情況配置合適的外置型防雷浪涌保護器。
