浪涌保護器殘壓值怎么選，沖擊測試時殘壓很大怎么辦？

2022-04-08 · 閱讀883

EMC測試中浪涌測試是必不可少的，合格判定是既定能量的浪涌沖擊下，防雷浪涌保護器和設備都不壞就OK。

在實際的測試中，會出現防雷器沒壞，設備壞了的情況！這時，我們需要考慮SPD殘壓Ures和設備之間的配合問題！

那么，浪涌保護器殘壓值Ures怎么選，雷電浪涌沖擊測試時殘壓很大怎么辦？

根據浪涌保護器廠家經驗，ZVD中為防雷從如下內容介紹：

1、什么是殘壓？

顧名思義，殘壓就是殘余電壓。

SPD浪涌保護器泄放雷電浪涌無法100%全部泄放，在浪涌保護器工作后，還會有一部分殘壓電壓加載到設備。

殘壓不一定會出現在浪涌保護器標簽或說明書上，在廠家資料里出現最多的是電壓保護水平Up。

Up值是廠家根據防雷標準宣稱的一個優選值，會大于浪涌保護器多次沖擊測試的最高殘壓值，但是一般不會高出太多，所以大家可以參考Up得出殘壓。

2、殘壓值Ures選擇原則。

主要原則就是殘壓需要低于設備耐壓，因為殘壓高于設備耐壓時，可能導致殘壓打壞設備。

如果產品沒有標識殘壓，可以直接按Up小于設備耐壓的原則來選。

但是，有時候Up是在標稱放電電流或者最大的沖擊耐受能力下得出的。而實際測試時，沖擊能量會小，那么相應的，其殘壓Ures也會變小。

比如做網絡端口的浪涌沖擊試驗時，網絡防雷器的沖擊耐受是5kV&2.5KA(1.2/50&8/20US)，在這個能量沖擊下殘壓為600V。但是實際測試是共模2kV差模1kV，這時該防雷器殘壓肯定是低于600V的！

所以在選擇時可以和廠家先溝通，確定測試標準要求，在選擇合適的殘壓。

3、沖擊測試時殘壓很大怎么辦？

殘壓過大導致設備損壞，就需要進行整改，主要是以下幾個方面可以參考：

①注意接線形式

不同的接線形式以及線路的長度都會影響殘壓，比如電源防雷測試時，并聯式接法和V型接線法會得出不一樣的殘壓，可能差距有好幾百伏。

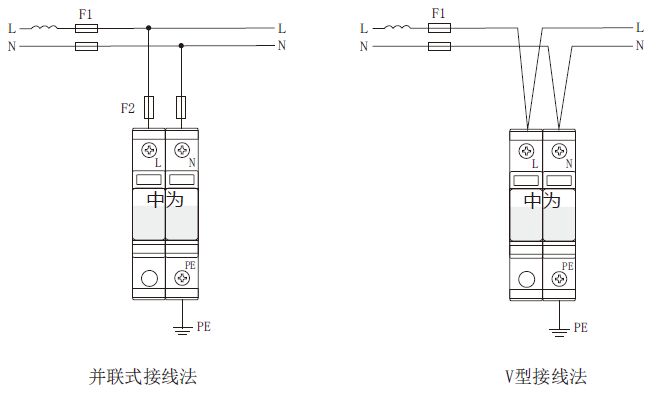

如下圖所示，并聯接線會延長線路到浪涌保護器的距離，這段線路的長路越長殘壓會越高，反觀V型接線法（凱文接線）直接無限縮短了連接距離，殘壓會更低！

所以在防雷測試時，要注意接線形式對殘壓的影響。

②優化浪涌保護器設計

浪涌保護器本身對殘壓的影響肯定是最大的，所以測試不合適時，應對浪涌保護器選型進行優化。

SPD參數主要是最大持續工作電壓Uc和保護級數設計等對殘壓有較大影響。

測試電源端口時，可以考慮降低防雷器Uc來降低殘壓，例如用于交流220V線路的浪涌保護器可以選用uc275V的產品，殘壓一般比Uc385V的產品低好幾百伏。

信號端口測試，除了降低信號防雷器Uc，還可以優化防雷設計方案，比如設計帶退耦的多級防雷等。

除了以上，還有增加隔離器件等等方法，具體需要根據實際的測試類型來優化，有這方面需求的朋友可以聯系中為防雷。

③增加設備前置保護電路

打鐵還需自身硬！既然是做浪涌測試，設備本身的耐受能力也是很重要的，能加強盡量加強。

可以給自己的設備增加一些防雷保護電路，加點放電管、壓敏、TVS等器件。

提高了設備的耐壓水平，防雷器的殘壓高點也不怕了！

以上就是關于浪涌保護器殘壓值選型的介紹，以及當浪涌沖擊測試時殘壓過大的解決方案介紹，希望多大家做防雷測試時有所幫助！
