儀表信號浪涌保護器的作用，以及安裝接線方法！

2022-07-04 · 閱讀796

儀表信號傳輸系統因其重要程度高、設備精密結構易損壞的原因，在戶外時，都會安裝信號浪涌保護器。

那么，儀表信號浪涌保護器有什么作用？如何進行安裝接線呢？

根據浪涌保護器廠家經驗，中為防雷從如下內容進行介紹：

1、儀表信號浪涌保護器的作用

儀表浪涌保護器也叫儀表防雷器、SPD、電涌保護器、防雷模塊等，其內部主要元器件是放電管GDT和TVS。

主要作用是將線路上產生的高壓浪涌，泄放到大地，將其限制到儀表可以耐受的范圍內，起到限壓保護的作用。

室外儀表都會安裝浪涌保護器，是因?yàn)槭彝獾木€路更容易受到感應雷的侵入，一旦信號線路發生感應現象，會產生幾kV的高電壓，如果此時沒有SPD浪涌保護器的防護，高電壓就會直接侵入設備，造成芯片損壞，影響系統的正常運行。

所以啊，為了工控系統的正常運轉，應對有浪涌侵害風險的儀表信號線路上安裝浪涌保護器。

2、安裝接線

儀表信號浪涌保護器主要分為現場螺絲式和導軌固定式兩種，安裝接線各有不同。

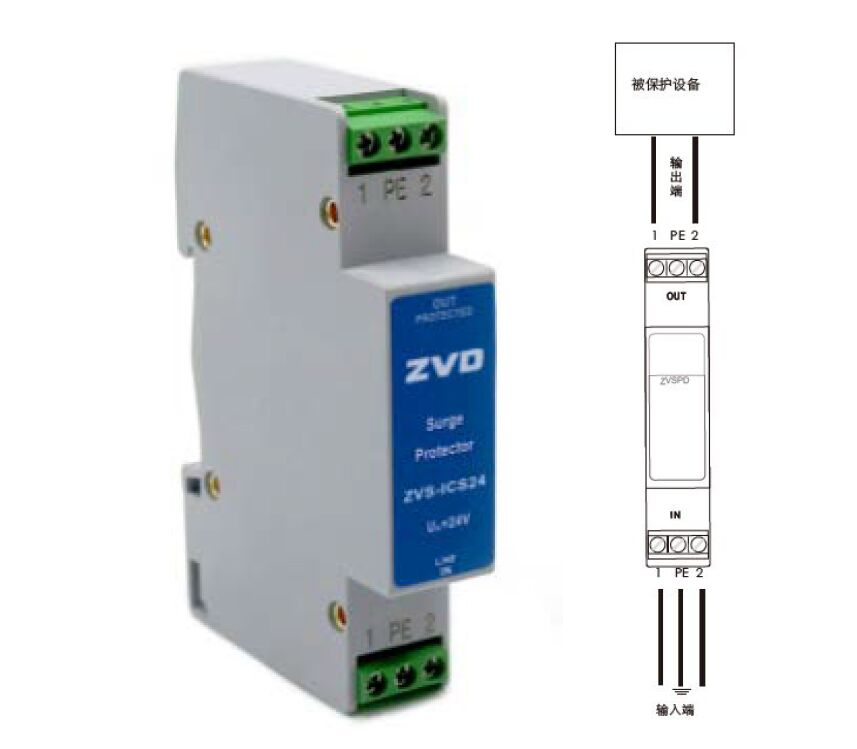

①導軌固定式

導軌式儀表浪涌保護器如下圖所示，該產品首先需要固定在35mm標準電氣導軌上，保持產品是穩固的，后期不會因?yàn)檎饎拥惹闆r造成線路脫落。

固定好SPD后，將浪涌保護器串聯在信號線路中，比如4~20mA模擬量信號線路有2芯線，將這2芯線接入防雷器端子上的1、2號接線端子。

該防雷器有輸入和輸出之分，輸出需要對著被保護設備，此款浪涌保護器一般安裝于PLC后端機柜內，如果信號線從室外引入PLC，信號線應先接入浪涌保護器的輸入端口，再從輸出端口引出線路接入PLC。

注意浪涌保護器除了防雷限壓功能，是沒有隔離、變壓等功能的，串聯在浪涌保護器上的信號線，輸入是什么，輸出也不會改變。

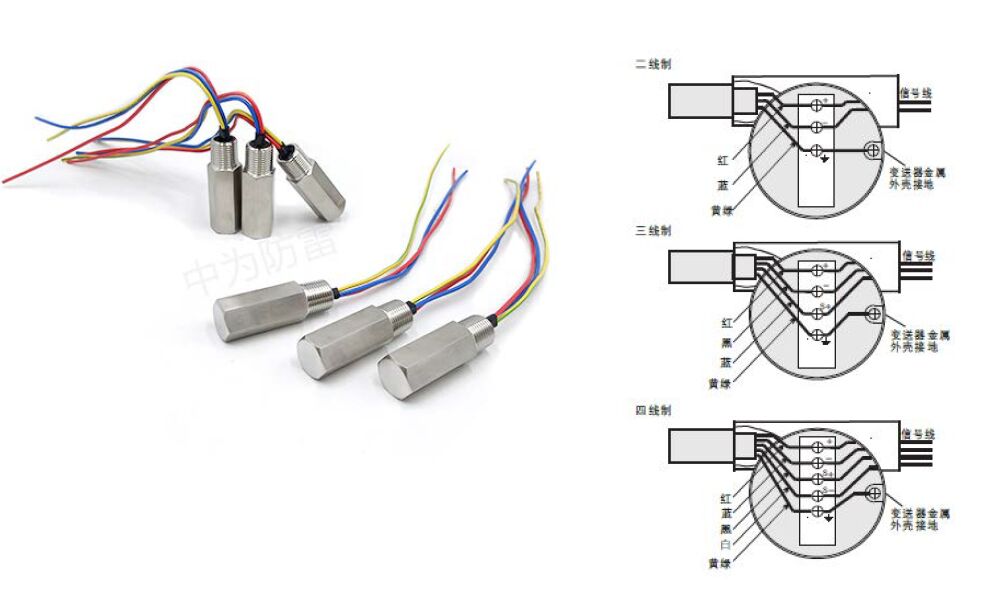

②現場螺紋管接式

螺紋管接式浪涌保護器一般直接安裝在現場儀表上，螺紋扭進儀表的電氣接口，在將線路并聯接在接線端子上。

所以選這種浪涌保護器時，螺紋一定別弄錯了，否則到了現場螺紋不匹配可就麻煩了。

現場螺紋管接式浪涌保護器分為二線制、三線制、四線制，主要根據儀表信號通道的傳輸形式確定，不同情況下接線線序要注意對好，可參考下面的接線圖：

以上內容，就是關于儀表信號浪涌保護器的作用以及安裝接線方法的介紹，希望能讓大家對工控系統防雷保護浪涌保護器有很多的認識。
