產品概述：

ACM-T1-BC/-X系列產品為T1（10/350μs）試驗一級電源防雷箱，滿足國標對I級防雷的要求。主要用于交流配電系統第一級雷電浪涌過電壓防護，用于保護電氣電子設備免受雷電電磁脈沖感應電壓、操作瞬態和諧振（<100μs）過電壓的影響。廣泛應用于通信設備、電力、安防、交通、工控等領域電源保護。防雷箱帶雷電計數顯示以及狀態指示燈，功能更全面。

一級電源防雷箱結構選型說明：

4P結構用于TN-S供電系統

3P+N結構用于TT供電系統（也可用于TN-S系統）

3P結構用于TN-C及IT供電系統

2P結構用于單相TN供電系統

1P+N用于單相TT供電系統

性能特點：
● 雷電計數器（帶雷電計數器的防雷箱），準確記錄雷擊次數。
● 狀態指示燈，指示防雷箱工作狀態。
● 放電電流大，殘壓低。
● 使用范圍廣，ns級響應速度。
● 實現差模、共模全方位保護。
● 采用特殊沖擊熔片，可靠性高。
● 核心元件采用國際知名品牌，性能優越，使用壽命長。
● 內部設有溫控、限流電路，徹底避免火災發生。
● 節能、環保，安裝簡單、方便，無須特殊維護。

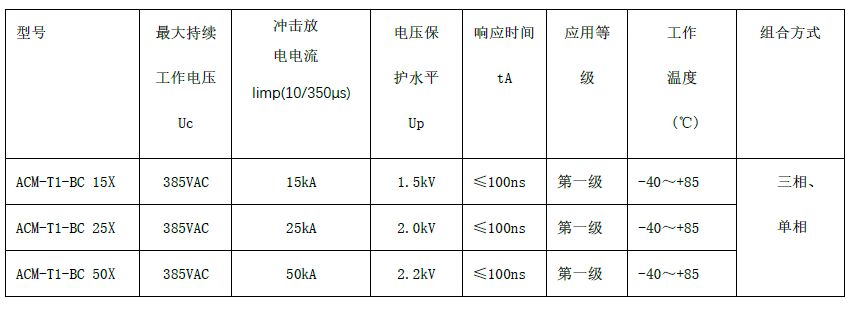

一級電源防雷箱詳細參數：

產品樣本只涉及代表性產品,如需定制產品規格及參數,請來電咨詢

安裝說明
● 安裝前必須切斷電源，嚴禁帶電操作。
● 防雷箱可懸掛在墻上或水平放置。
● 安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀
態是否正常。
● 防雷箱使用期間，應定期檢測并查看指示燈工作狀態：指示燈亮綠色，表示防雷箱電源及防雷正常；亮紅色，表示防雷箱已劣化，應及時維修或更換。
● 配有雷電計數器的防雷箱，其計數范圍為0~99，計數最小動作電流為1kA。
● 數碼管計數器的防雷箱：按“讀數”按鈕，窗口即顯示雷擊次數。20秒不操作，計數器即自動進入睡眠狀態。
● 液晶屏計數器的防雷箱：在睡眠狀態下按任意鍵進入待機界面，此時窗口顯示雷擊次數和當前日期、時間；待機界面下按“查詢”鍵進入查詢界面，此時窗
口顯示最近一次雷擊及其對應的雷擊日期、時間，然后按“上翻”或“下翻”鍵可查詢歷史雷擊及其對應的雷擊日期、時間，再按“確認”鍵進入待機界面；
待機界面下長按(按下時間超過1秒)“設置”鍵進入時間設置界面，可以對年、月、日、時、分、秒等日期和時間進行設置，此時可修改的數字開始閃爍，
按“上翻”或“下翻”鍵可對閃爍的數字進行設置，按“設置”鍵可切換閃爍的數字（按年、月、日、時、分、秒循環切換），設置完成后按“確認”鍵進入
待機界面。在進入時間設置或查詢界面時，20秒不操作即可自動返回待機界面，進入待機界面16秒不操作即可自動進入睡眠狀態。
● 連接線應采用不小于標準要求的多股銅線，且要求短、粗、直。
● 非專業人員請勿拆卸。

尺寸圖和接線圖：

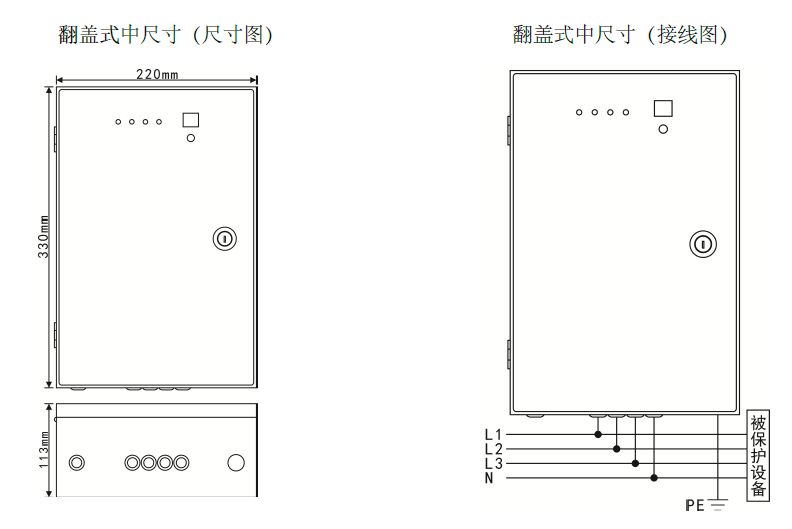

1、翻蓋式

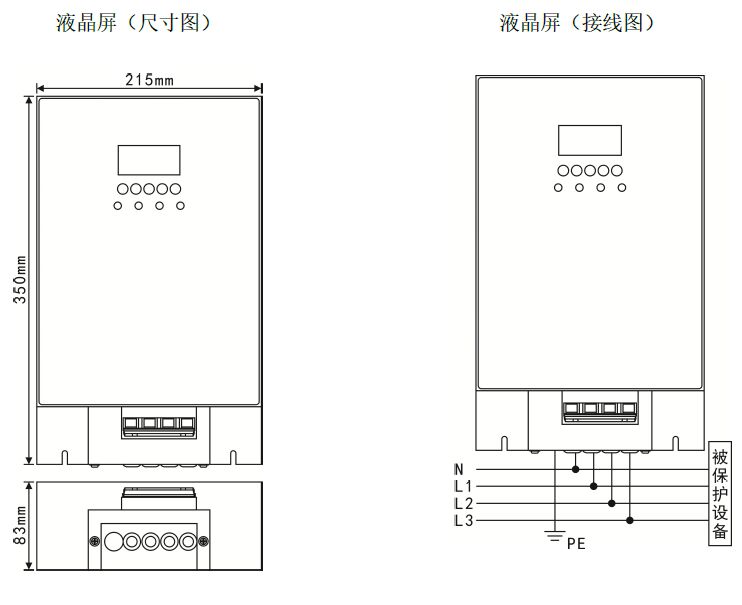

2、液晶屏式
