浪涌保護器大小怎么選？點擊帶你了解！

2023-02-24 · 閱讀672

很多朋友在使用浪涌保護器的時候不知道浪涌保護器的大小該怎么選擇，要知道浪涌保護器的大小怎么選，首先我們得弄清楚浪涌保護器的大小選擇標準以及自身的實際防護需求。

目前浪涌保護器大小選擇主要是根據防雷標準GB50057-2010 建筑物防雷設計規范等來確定下，電源浪涌保護器按通俗配法就分為一二三級，一級浪涌保護器標準有規定，滿足Iimp大于等于12.5kA(10/350us)保護水平Up小于等于2.5kV就是符合一級防雷要求的。

二級防雷一般選擇In:20kA或In:40kA的產品即可。三級防雷一般選In:10kA的。

大家可以根據以上的多級防護概念來選擇浪涌保護器的大小。

接下來，中為防雷從如下內容進行詳細介紹：

1、浪涌保護器各等級通流量的描述

①一級浪涌保護器指的是T1類測試產品，T1類試驗指的是測試波形為10/350us的產品，參數代號為Iimp。所以一級浪涌保護器產品上都會有Iimp這個參數以及T1的標志。該產品主要用于總配電箱，其沖擊電流大小一般是12.5kA、15kA、25kA、50kA這四個級別。

②二級浪涌保護器指的是符合T2測試（8/20us波形沖擊）要求的產品，參數代號為In（標稱放電電流）和Imax（最大放電電流）。一般來說，二級浪涌保護器的大小一般為In≥20kA、Imax≥40kA的產品。

③三級浪涌一般安裝在最末級的機房或者小型配電箱內，作為第三級防雷產品，預期可能承受的浪涌沖擊能量并不大，所以三級浪涌保護器一般指的是最大放電電流20kA的產品，該通流量符合末端防雷需求。

有時大家也會以B級C級D級的說法來替代一級二級三級的說法，BCD級浪涌大小含義如下所示：

①B級防雷器指的是耐受8/20us（T2試驗）沖擊的最大放電電流60kA、80kA、100kA、120kA及以上的產品，也指T1級浪涌保護器，其主要是代表能耐受較大通流量的防雷產品。

②C級指的是耐受8/20us波形沖擊的最大放電電流為40kA的浪涌保護器。

③D級指的是耐受8/20us波形沖擊的最大放電電流Imax為20kA的SPD。

2、如何選擇一級二級三級浪涌保護器的大小

浪涌保護器參數選型配置需要依照GB50057-2010《建筑物防雷設計規范》和GB50343-2012《建筑物電子信息系統防雷技術規范》。

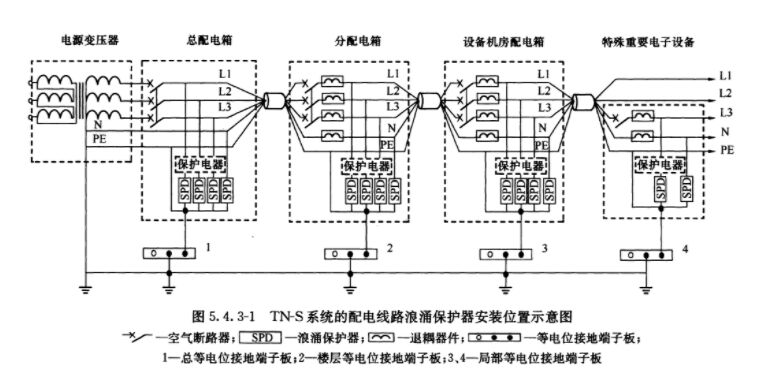

下圖是個標準的多級浪涌保護器安裝選型示意圖：

該圖總共配置了4套浪涌保護器（防雷器）。分別安裝在總配電箱、分配電箱、設備機房配電箱、特殊重要電子設備這四個地方。

從變壓器端侵入的浪涌能量會先沖入總配電箱，總配電箱內浪涌保護器承受的能量最大，按標準要求這里需要安裝一級浪涌保護器，通流量大小需≥12.5kA，其余的位置安裝二級三級浪涌即可。

根據這個示意圖可以很好的理解多級浪涌的配置含義，四個位置預期承受的浪涌沖擊能量是不一樣的，所以安裝的浪涌保護器大小也不一樣。

①第一級浪涌保護器大小的選擇

第一級浪涌保護器必須要選用T1試驗的浪涌保護器，防雷標準GB50057要求的放電電流大小是Iimp(10/350us)≥12.5kA即可，但是GB50343對A類防雷建筑物要求的Iimp是≥20kA。

因?yàn)?2.5kA和25kA成本差距不大，所以這里我們推薦使用一級25kA的浪涌保護器，滿足所有標準要求！

品牌：ZVD/中為
產地：深圳
廠家：廣東中為智能防雷技術有限公司

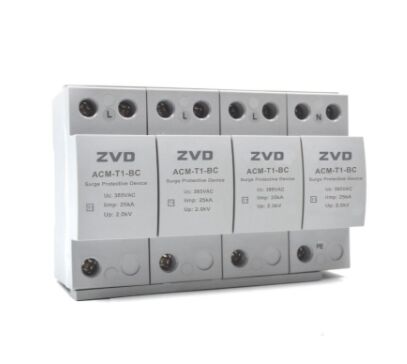

名稱：一級浪涌保護器
型號：ACM-T1-BC/4P
主要參數：
最大持續工作電壓Uc:385VAC
沖擊電流 limp(10/350μs)：25kA
標稱放電電流In(8/20μs):25kA
保護水平Up:2.0kV
組合方式:2P、3P、4P可選

更多一級浪涌保護器參數可以參考：http://www.youliou.cn/yileispd/

②第二級分配電箱浪涌保護器大小的選擇

第二級浪涌保護器通流量的大小一般選最大放電電流Imax80kA或40kA、標稱放電電流In40kA或20kA的產品，因?yàn)殚_(kāi)關耐受浪涌的能量不同，我們建議根據主開關斷路器的大小來選，斷路器≤80A的建議使用40kA的二級浪涌保護器，大于80A的建議使用80kA的浪涌保護器。

如果不確定的情況下，選擇最大放電電流40ka的即可，基本滿足大部分地區的保護需求了。

二級浪涌除了40kA和80kA，還有60kA、100kA、120kA等參數的產品，產品通流量越大，成本也會越高，可以根據實際情況來選擇。

詳細參數可以參考：http://www.youliou.cn/erleispd/

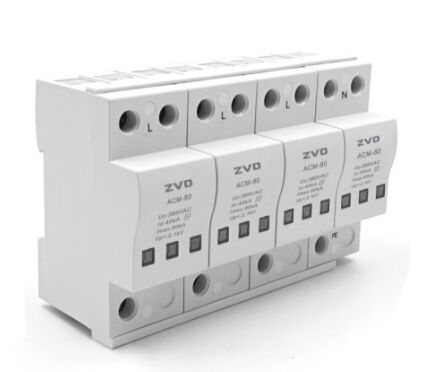

型號：ACM-80/4P
主要參數：
最大持續工作電壓Uc:385VAC
標稱放電電流 ln(8/20μs):40kA
最大放電電流Imax(8/20μs):80kA
保護水平Up:2.1kV
組合方式:2P/3P/4P/1P+N/3P+N可選

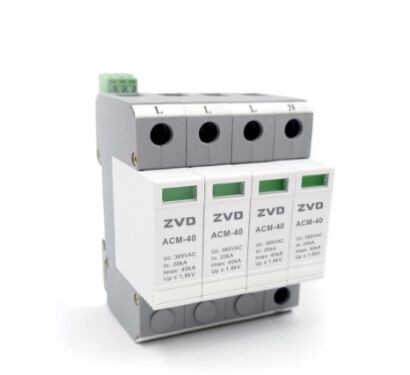

型號：ACM-40/4P
二級浪涌主要參數：
最大持續工作電壓Uc:385VAC
標稱放電電流 ln(8/20μs):20kA
最大放電電流Imax(8/20μs):40kA
保護水平Up:1.8kV
組合方式:2P/3P/4P/1P+N/3P+N可選

③第三級設備機房配電箱浪涌保護器大小的選擇

第三級防雷環境因?yàn)閷儆谀┒耍淇赡艹惺艿睦擞磕芰恳矔?huì)小很多，所以第三級浪涌保護器的大小我們建議選擇D級的浪涌防雷模塊即可，該產品最大通流量20kA，標稱放電電流10kA，電壓保護水平Up≤1.2kA（防雷驗收要求末級浪涌的Up≤1.2kV）滿足防雷驗收及使用需求！

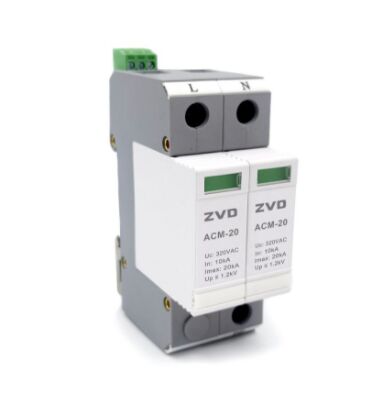

型號：ACM-20/2P(三相為ACM-20/4P）
三級浪涌主要參數：
最大持續工作電壓Uc:320VAC
標稱放電電流 ln(8/20μs):10kA
最大放電電流Imax(8/20μs):20kA
保護水平Up:1.2kV
組合方式:2P/3P/4P/1P+N/3P+N可選

總結：以上就是關于一級二級三級浪涌保護器大小怎么選的技巧，選型的時候主要依據防雷標準要求，還可以參考現場環境的雷擊風險大小以及項目預算等情況選擇適合的產品。
